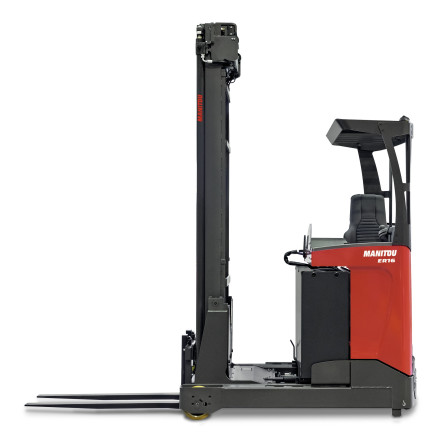

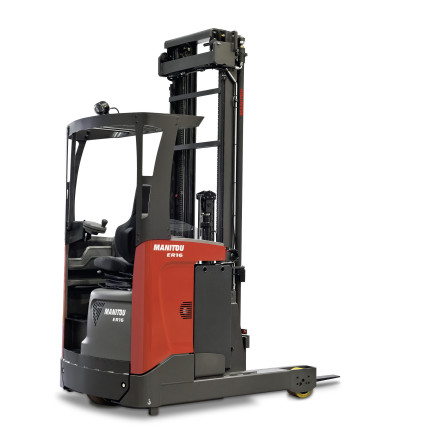

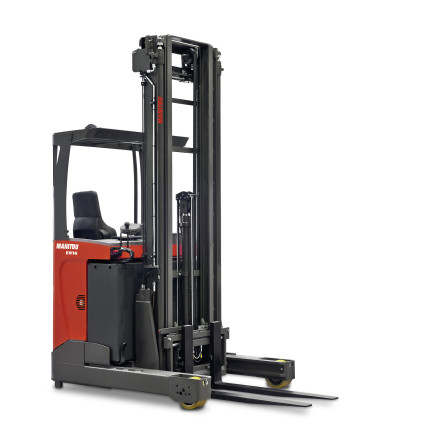

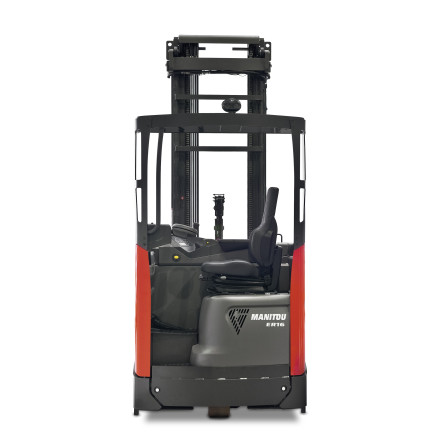

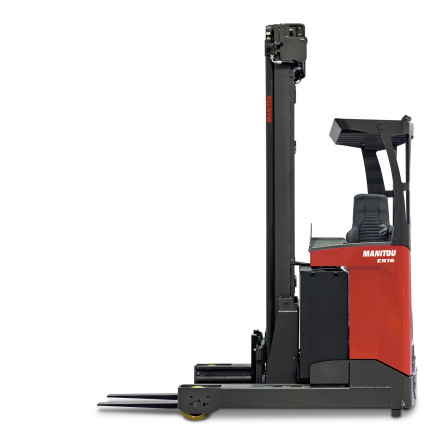

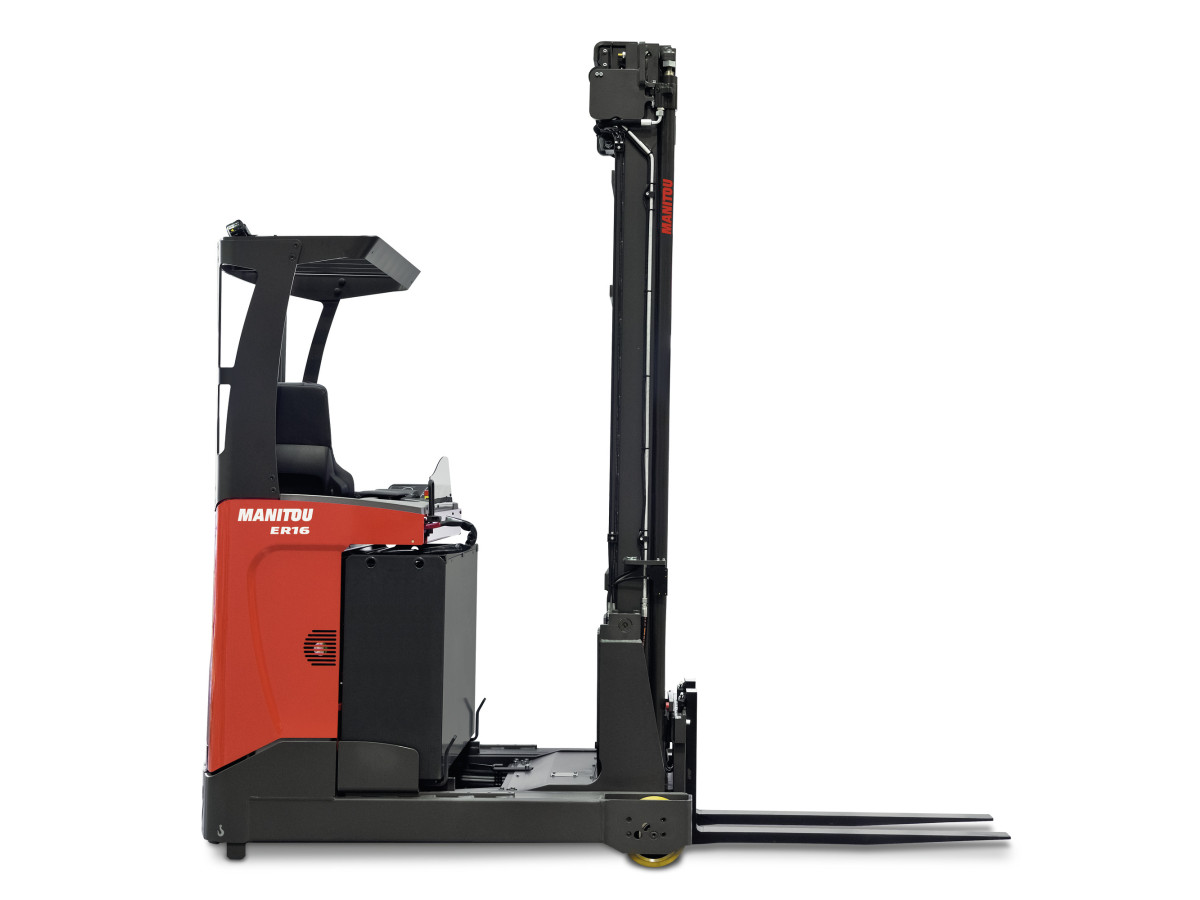

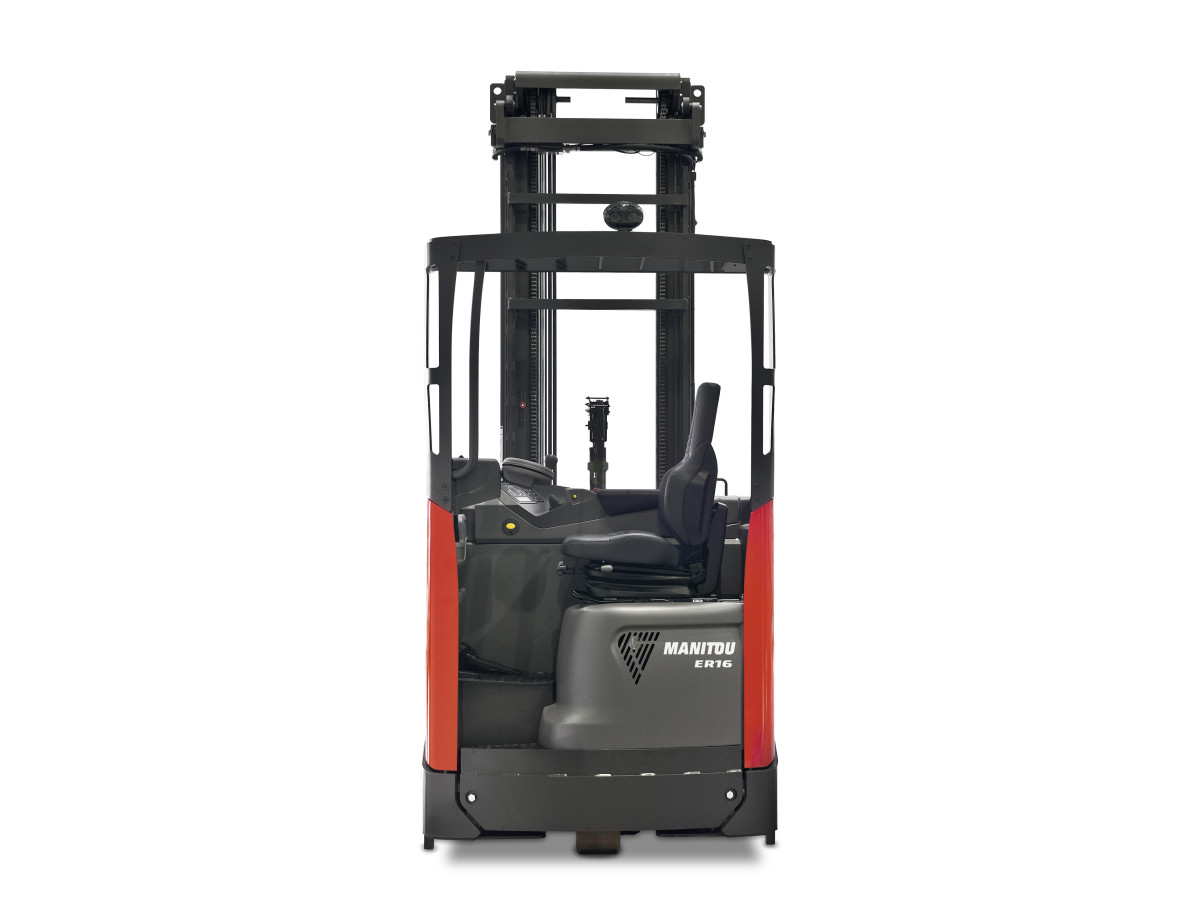

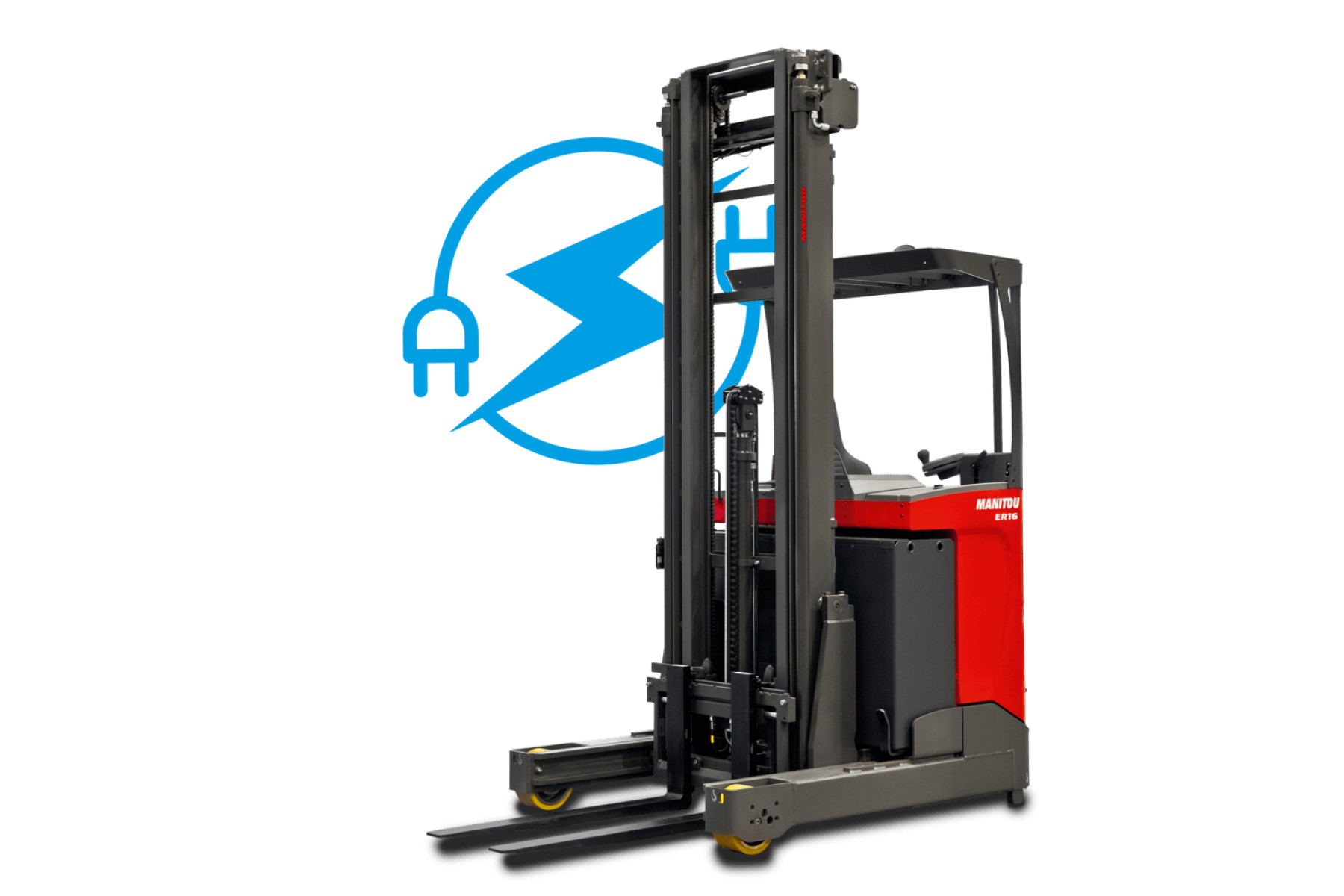

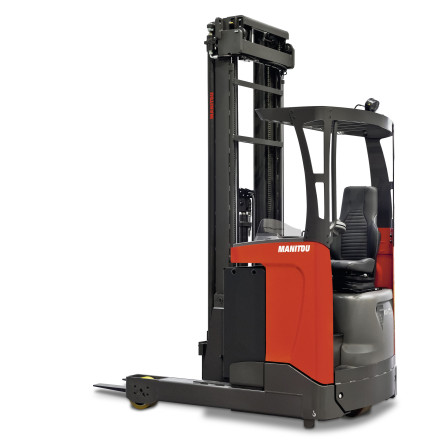

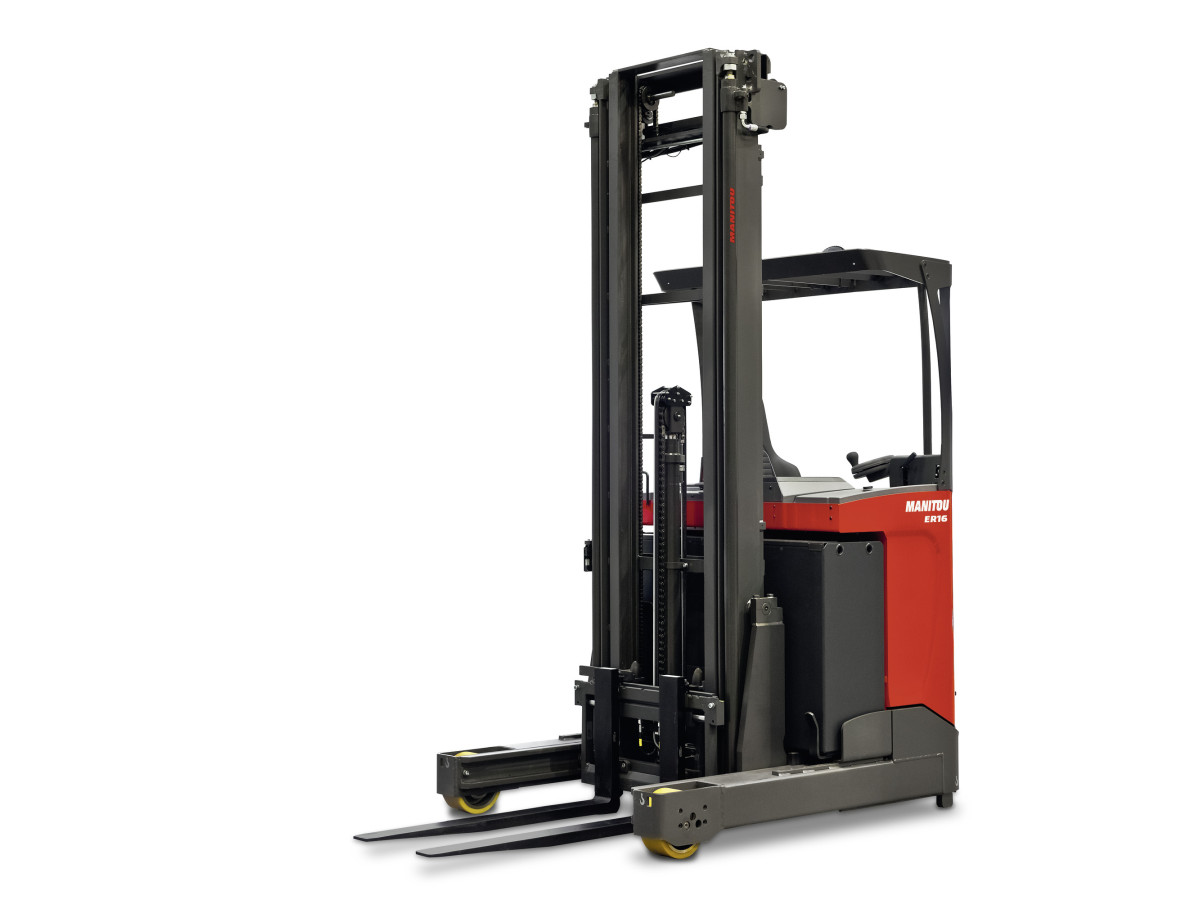

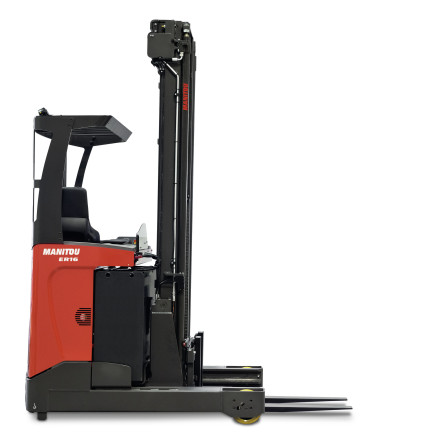

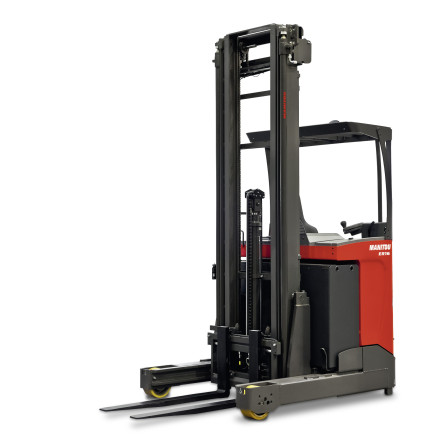

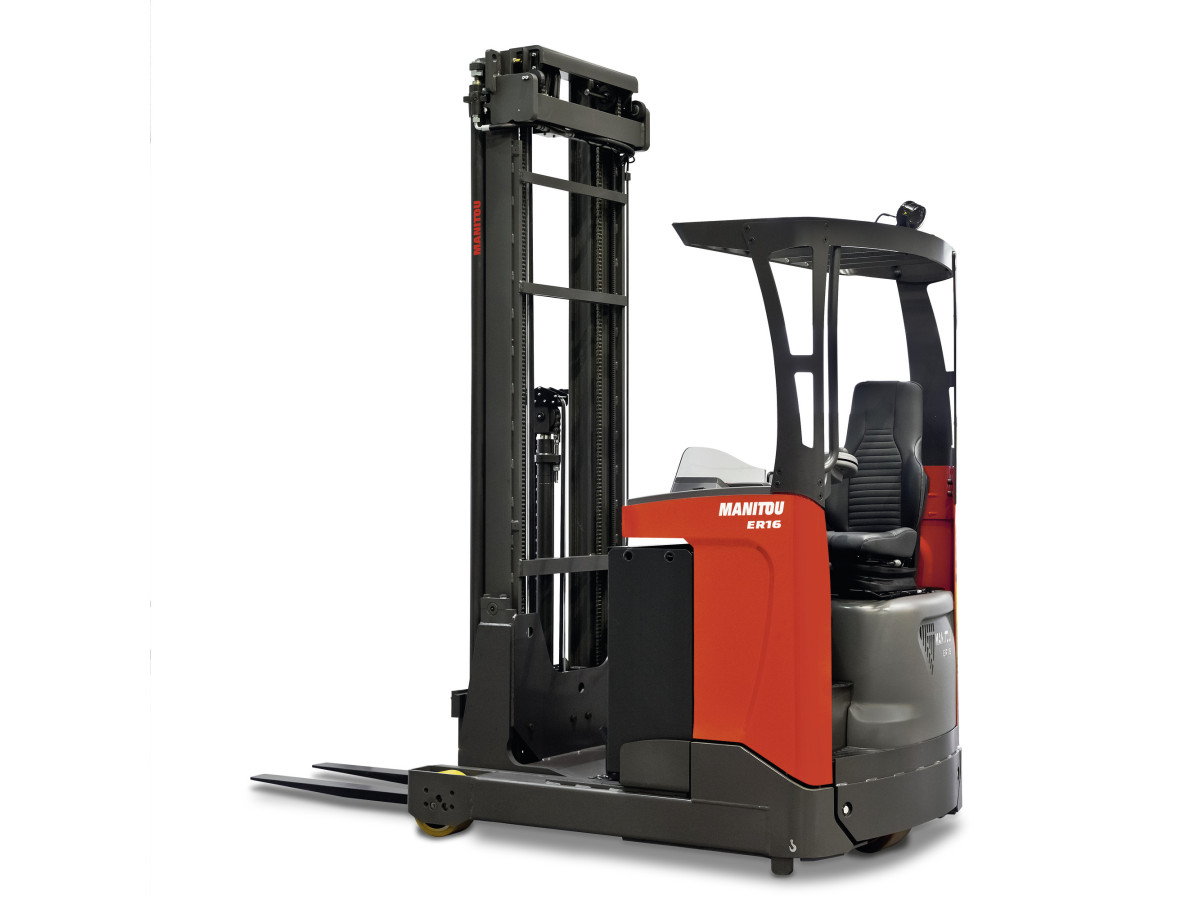

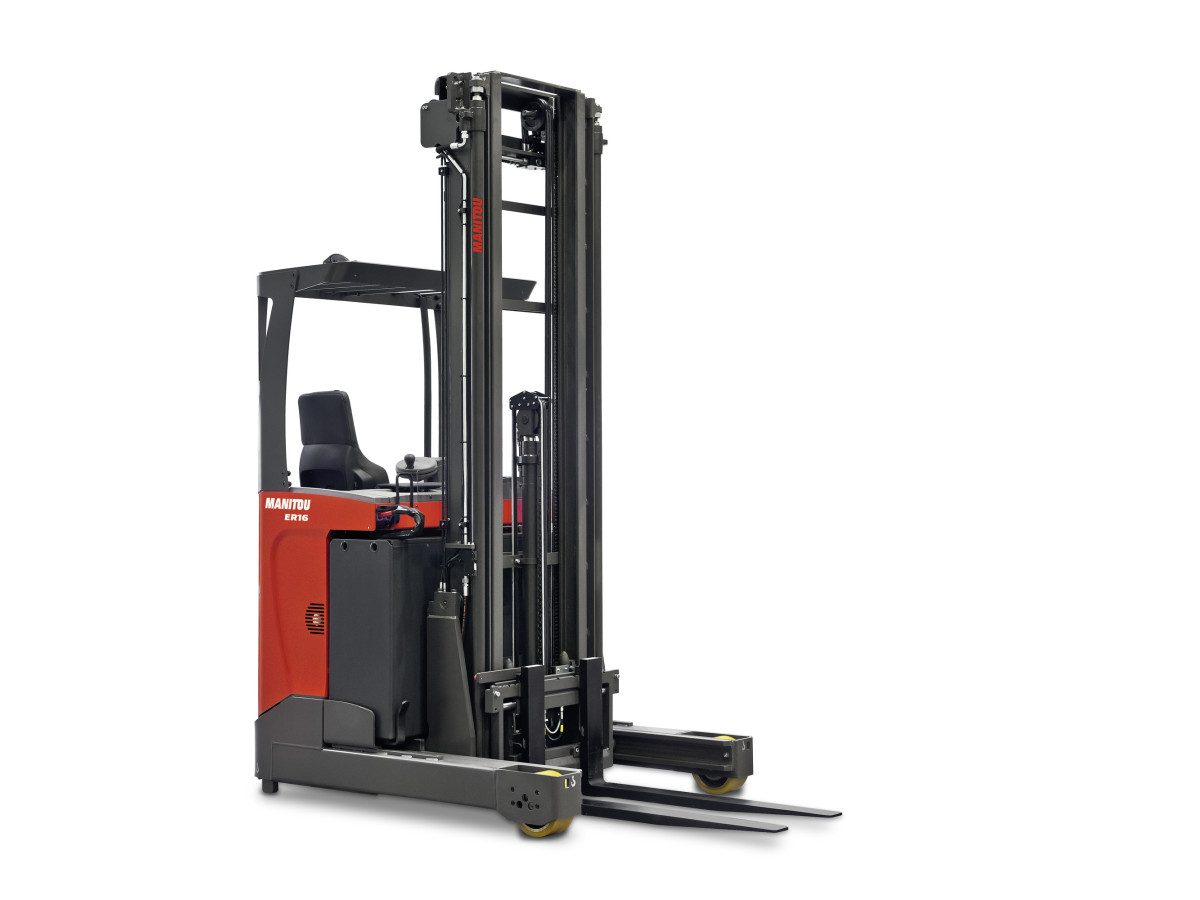

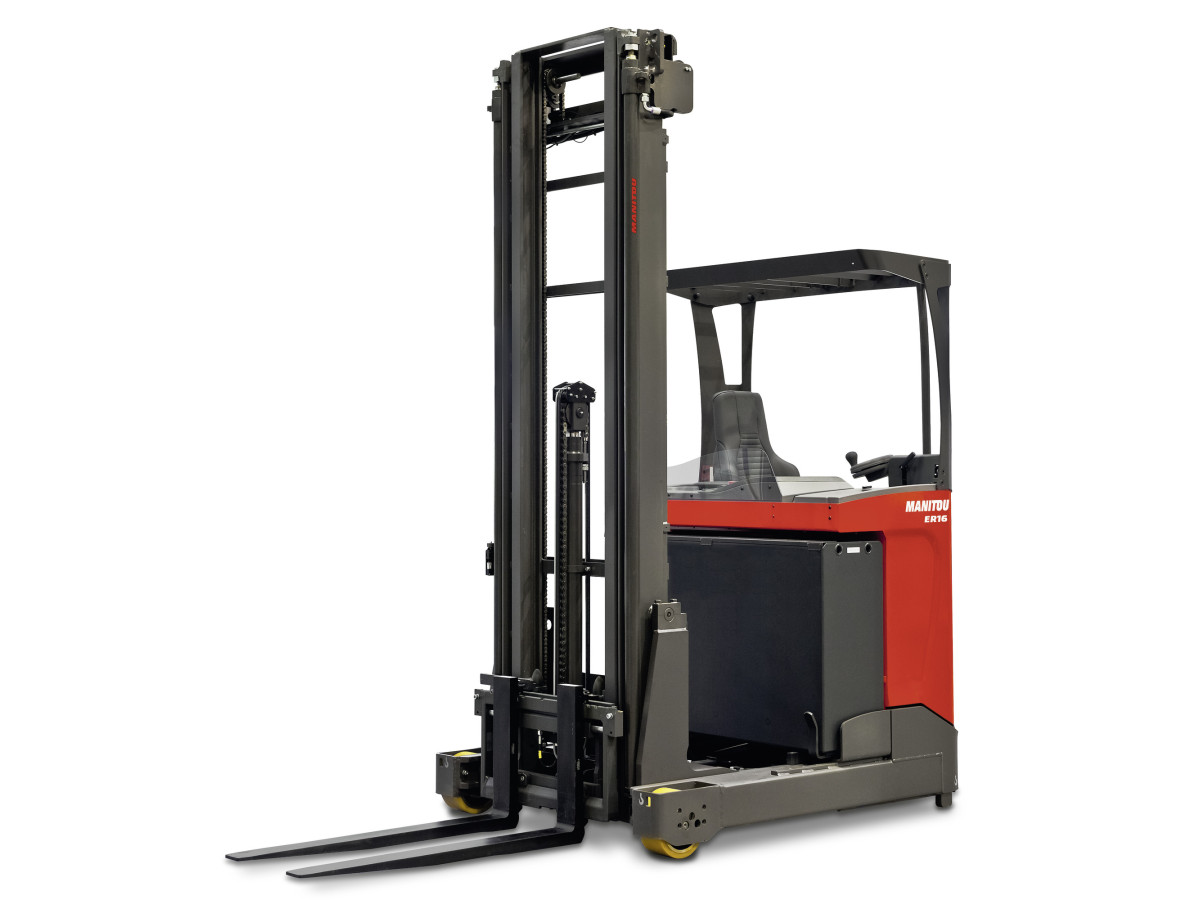

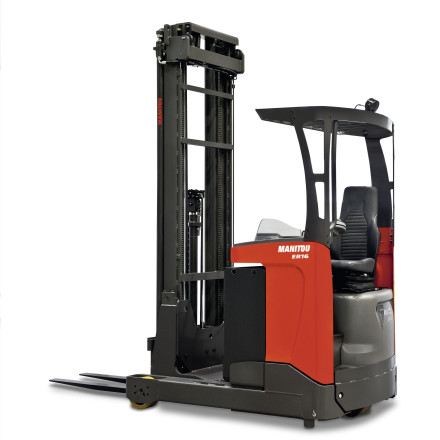

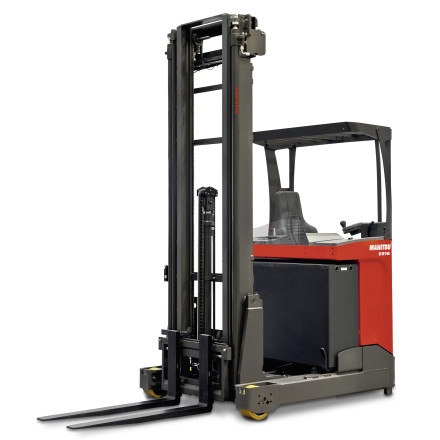

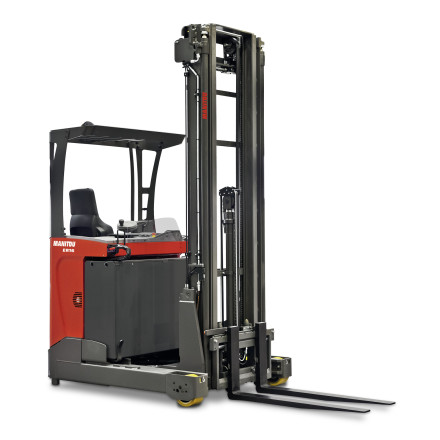

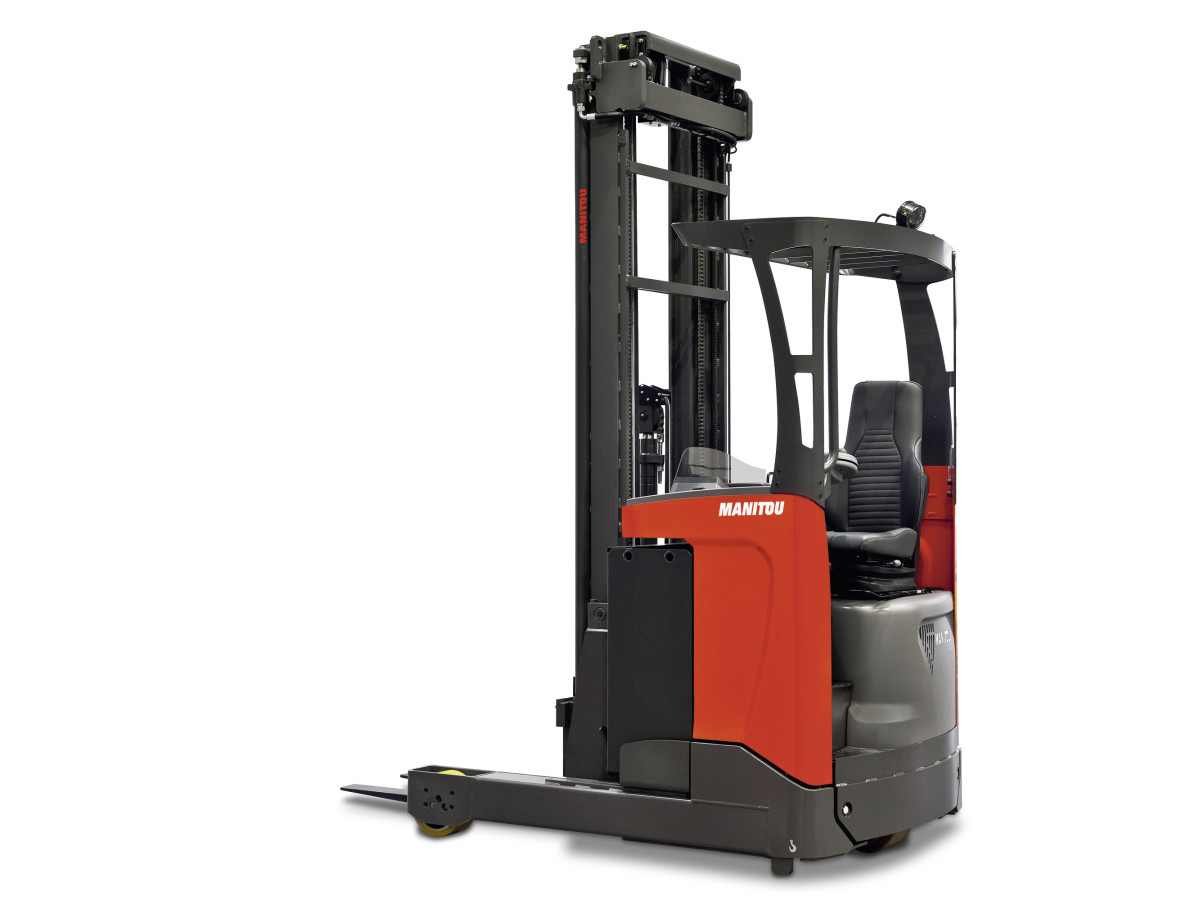

产品技术规格 ER 16 HD
- 技术特征
- 型号名称ER 16 HD
- 电源电气 - 铅
- 操作员类型就位
- 载荷重心600 mm
- 轴距1 420 mm
- 驱动轴中心到货叉的负载距离306 mm
- 最大载荷1 600 kg
- WEIGHT
- 工作重量4 150 kg
- 重量和尺寸
- 护顶架高度（驾驶室）2 205 mm
- 座椅高度/站立高度1 077 mm
- 支撑臂高度235 mm
- 总长2 485 mm
- 至货叉架的长度1 335 mm
- 总宽1 270 mm
- 货叉部分40 mm
- 货叉宽度100 mm
- 货叉长度1 150 mm
- 货叉架，标准 DIN 15173 A/B2A
- 货叉外宽（最小）316 mm
- 货叉外宽（最大）697 mm
- 前悬距903 mm
- 门架离地间隙71 mm
- 轴距中心离地间隙70 mm
- 直角堆垛通道宽度，托盘1000 x 1200（1200沿货叉放置）2 758 mm
- 直角堆垛通道宽度，托盘 800 x 1200（1200 沿货叉放置）2 820 mm
- 转弯半径1 640 mm
- 轮胎
- 轮胎类型聚氨酯实心胎
- 驱动轮尺寸355 x 155
- 载重轮尺寸230 x 105
- 载重轮数量2
- 前轮数量1
- 后轮数量2
- 驱动轮数量1
- 前轮距0 mm
- 后轮1 128 mm
- 门架
- 最大举升高度10 800 mm
- 性能
- 轴负载，空载货叉前伸时前轴1 064 kg
- 轴负载，空载货叉前伸时后轴4 686 kg
- 轴负载，空载货叉收回时后轴1 920 kg
- 轴负载，空载货叉收回时前轴3 830 kg
- 行驶速度（满载）14,3 km/h
- 行驶速度（空载）14,5 km/h
- 举升速度（满载）0,47 m/s
- 举升速度（空载）0,67 m/s
- 下降速度（满载）0,52 m/s
- 下降速度（空载）0,5 m/s
- 速度（满载）0,2 m/s
- 速度（空载）0,2 m/s
- 爬坡能力 - 满载15,2 %
- 爬坡能力 - 空载11 %
- 行车制动电器
- 根据 VDI 循环的能耗 (kWh/h)5,3 kWh/h
- 发动机
- 驱动马达功率 (S2 60 min)7,2 kW
- S3 15% 时的提升电机额定值15 kW
- 液
- 属具液压流量25 l/min
- 噪音和振动
- 根据 DIN 12 053，驾驶员耳朵处的噪音60,8 dB
- BATTERY
- 蓄电池容量620 Ah
- 蓄电池48 V
- 蓄电池重量 (+/- 5%)920 kg
- 蓄电池符合 DIN 43531/35/36 A、B、CDIN 43531 C
